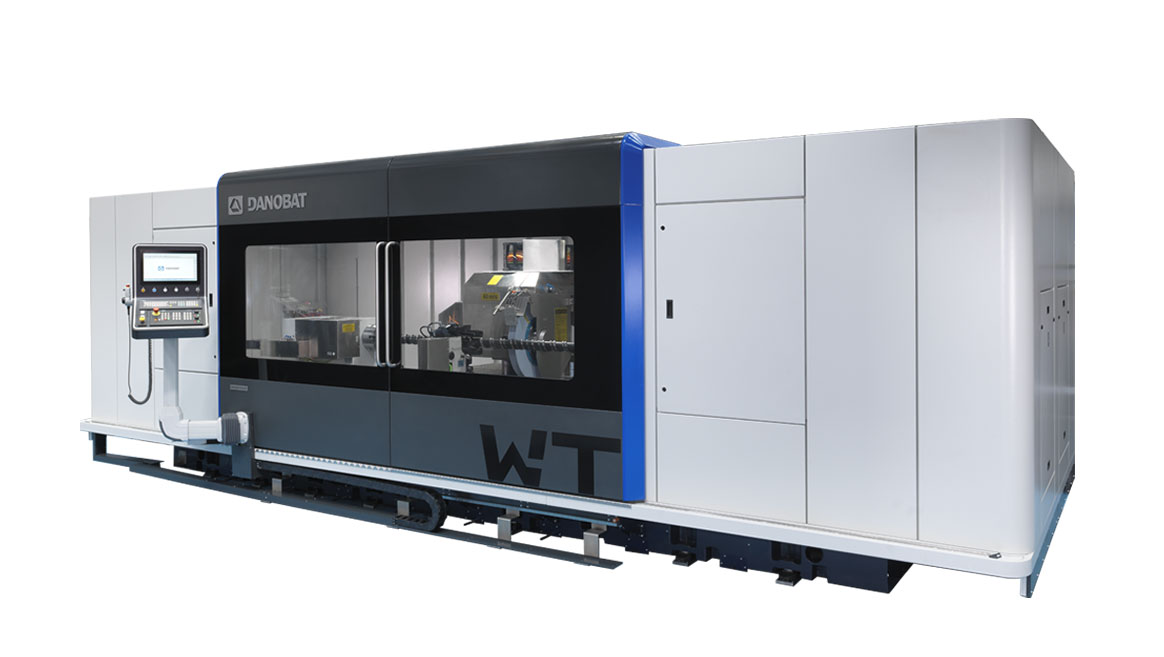

WT- 外圆磨床

砂轮架移动式万能重型磨床
photos-0
photos-0
video
工件长度:最大10000 mm
工件外径:最大1000 mm
砂轮直径:最大1220 mm

中重型WT系列磨床采用砂轮移动式结构,优化了占地空间。机床主要结构,如砂轮头架、工件头架和尾座,设计支持最大8吨最长10米工件的磨削加工。可选马鞍床身以支持大回转直径工件。


床身和部件采用稳定的珠光体铸铁材料。HG可配置多种砂轮头架,包括直置、斜置和带有内置扭矩电机直驱的旋转B轴结构。多种砂轮主轴可选,包括静压轴主轴、滚子轴承主轴和达诺巴特电主轴。根据具体应用,可采用刚玉砂轮、CBN砂轮和金刚石砂轮。


为了最大程度发挥机床性能,机床可配置测量系统、带消空程和防碰撞的砂轮自动平衡系统、轴向定位系统、锥度修正等。


工件长度:最大10000 mm;工件外径:最大1000 mm;砂轮直径:最大1220 mm


- 外圆磨床

加工

内圆磨削

内圆磨削

外圆磨削

外圆磨削

抛光磨削

抛光磨削

轮廓磨削

轮廓磨削

偏心磨削

偏心磨削

非圆磨削

非圆磨削

螺纹车削

螺纹车削

去毛刺

去毛刺

特点

   WT-72 WT-92 WT-100
顶尖距(最大)mm

in

6000

236

8000

315

10000

394

最大磨削直径(最大)mm

in

640

25

1040

41

1250/1600

50/63

两顶尖间承重 (最大)

kg

lb

1500

3300

5000

11000

8000/15000

17700/33000

砂轮直径(最大)

mm

in

1060

42

1250

50

1250

50

砂轮主轴功率(最大)

kW

hp

45

60

45

60

45

60

砂轮线速度(最大)

m/s

f/m


60/100

12000/20000

60/100

12000/20000

60/100

12000/20000

取决于砂轮头架配置。

参数受所选附件和工装影响

还需要其他参数?
请给我们留言

加工测试

使用您的工件利用我们的设备进行加工测试。以此来检验我们的机床和工艺团队的能力,从确保您的投资万无一失。
