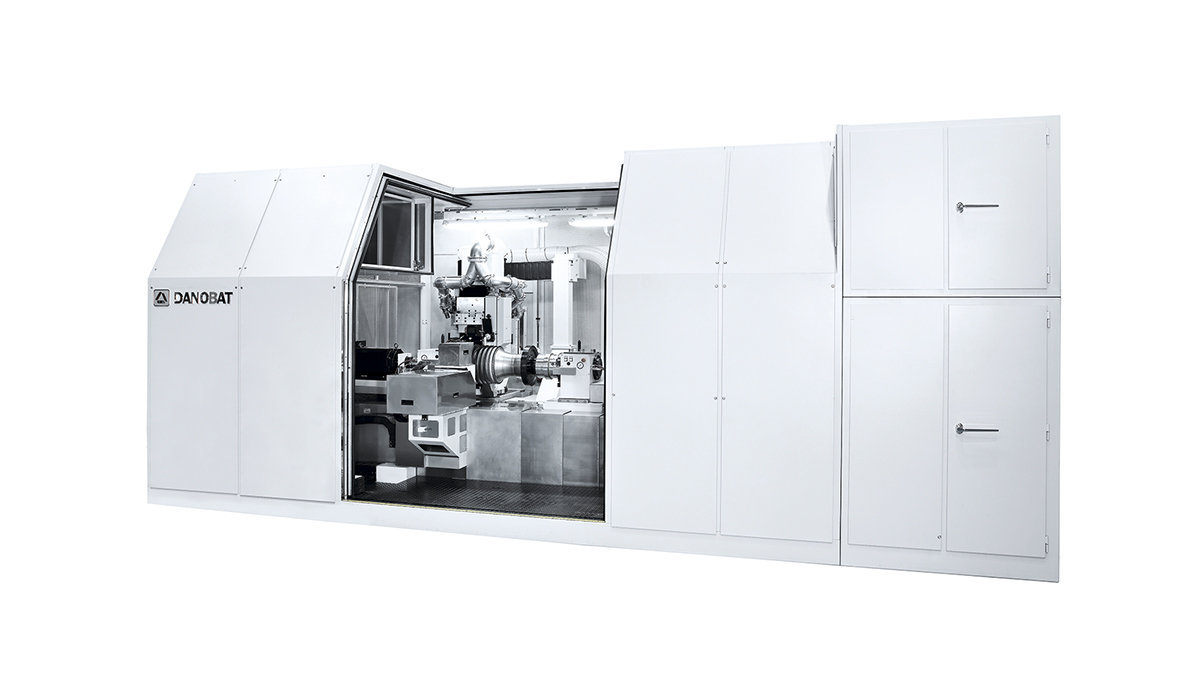

mBTG-DANTIP- 外圆磨床

转子叶尖磨削和测量
photos-0
photos-0
video

mBTG和DANTIP系列机床用于发动机和APU转子叶尖的精密磨削、去毛刺和测量。磨削时,叶尖处在高速旋转状态下(高达7000转),因此能够以要求的工作状态进行磨削。这个特点保证了在技术条件下能够获得最高的精度。


事实表明直径误差不得超过0.025mm。这是至关重要的,因为转子叶尖和外壳之间的空隙对引擎性能有着关键的影响。


mBTG用于磨削和测量诸如CT7/T700、 RTM322、CFM56、CF34、V2500、 TP400、F404 和J85等类型的转子,而DANTIP则用于更大型引擎的转子。


叶尖磨床可与达诺巴特立式磨床一起,形成“匹配磨削单元”,构成了同一台发动机其转子和外壳配合加工和测量的完整解决方案。转子叶尖磨床和静子机匣车/磨中心相互交换“数据”以获得在尺寸上完美配合的转子和静子机匣,因此优化了引擎的核心性能和效率。


- 外圆磨床

加工

外圆磨削

外圆磨削

特点


MBTG-400MBTG-800DANTIP R3
磨削直径

mm

in

410

16

800

32

1500

60

磨削长度

mm

in

600

24

860

34

1500

60

工件长度

mm

in

750

30

1400

55

2000

80

工件转速rpm10-700010-700010-4500
砂轮头架旋转º-10 / +200-10 / +200-10 / +200


还需要其他参数?
请给我们留言

应用

加工测试

使用您的工件利用我们的设备进行加工测试。以此来检验我们的机床和工艺团队的能力,从确保您的投资万无一失。
