在
模具行业硬质合金材料经常用于冲压、拉伸和挤出模具。由于硬质合金材料具有极强的耐磨性，且这些模具具有复杂的轮廓，需满足极高的轮廓精度和表面光洁度，因此传统上采用磨削工艺，由专用的金刚石砂轮磨削完成。然而，制造商不断面临降低成本、提高质量和提高效率等多方面的挑战。事实证明，高精度硬车削（以车代磨）有助于实现这些目标。
什么是以车代磨
高精度车削是一种非常柔性的工艺。它设置简单/换型容易，可以在一次装夹中完成内孔和外圆的车削加工，有利于减少累计误差提高零件精度。同时车削加工具备更高的金属去除率，也就意味着可以提高效率。然而，它最大的优势是可以便捷的加工复杂的零件轮廓，不同的零件轮廓形状可以通过 CNC 程序，使用多轴插补的方法，由超精密机床精确生成。而在磨削的情况下，通常需要多次设置才能加工完成复杂形状的工件，对于需要特定砂轮形状进行加工的每个轮廓都需要更换砂轮。因此就小批量加工而言，这会显著影响加工效率。

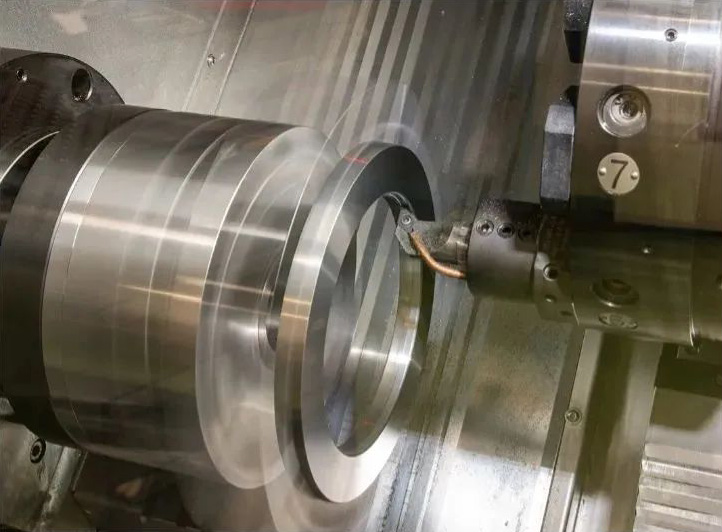

在汉布雷格 MikroTurn 100车床上车削加工硬质合金拉伸模
现在，通过具有极佳动态刚性和超高精度的车床以及新型金刚石刀片，可以实现硬质合金零件（以车代磨）的柔性制造工艺。
全静压技术的超高精度硬车床
最佳的机床和创新的刀具是成功将硬质合金车削到与磨削相同精度的关键。通常，硬质合金材料的硬度值可达80 HRC, 而淬火钢的硬度范围一般为58-65 HRC。
最新设计的第三代全静压Hembrug MikroTurn® 100超精车床
加工更高硬度的硬质合金需要远高于淬硬钢的切削力。较高的切削力会导致机床导轨和主轴轴承承受巨大的回推压力。由于有限的减震特性，在传统精密车床上这样的力会导致严重的震动，同时会导致导轨过早磨损，这会引起一系列的问题，诸如尺寸保持能力、轮廓精度、表面粗糙度，且会加快刀具磨损。
走近汉布雷格
Hembrug Mikroturn®系列机床的主轴和导轨均采用这种“内部”开发的静压技术。事实证明，它优于当今市场上的所有其他类型的主轴和导轨系统。它提供了卓越的阻尼特性以及高动态刚度，与速度无关，这对于最小化刀尖的振动是绝对必要的，而减少震动对于表面粗糙度和延长刀具寿命至关重要。同时由于导轨副之间或主轴轴承之间没有金属与金属的接触，因此无磨损，可以降低维护运营成本并长久保持机床的精度。

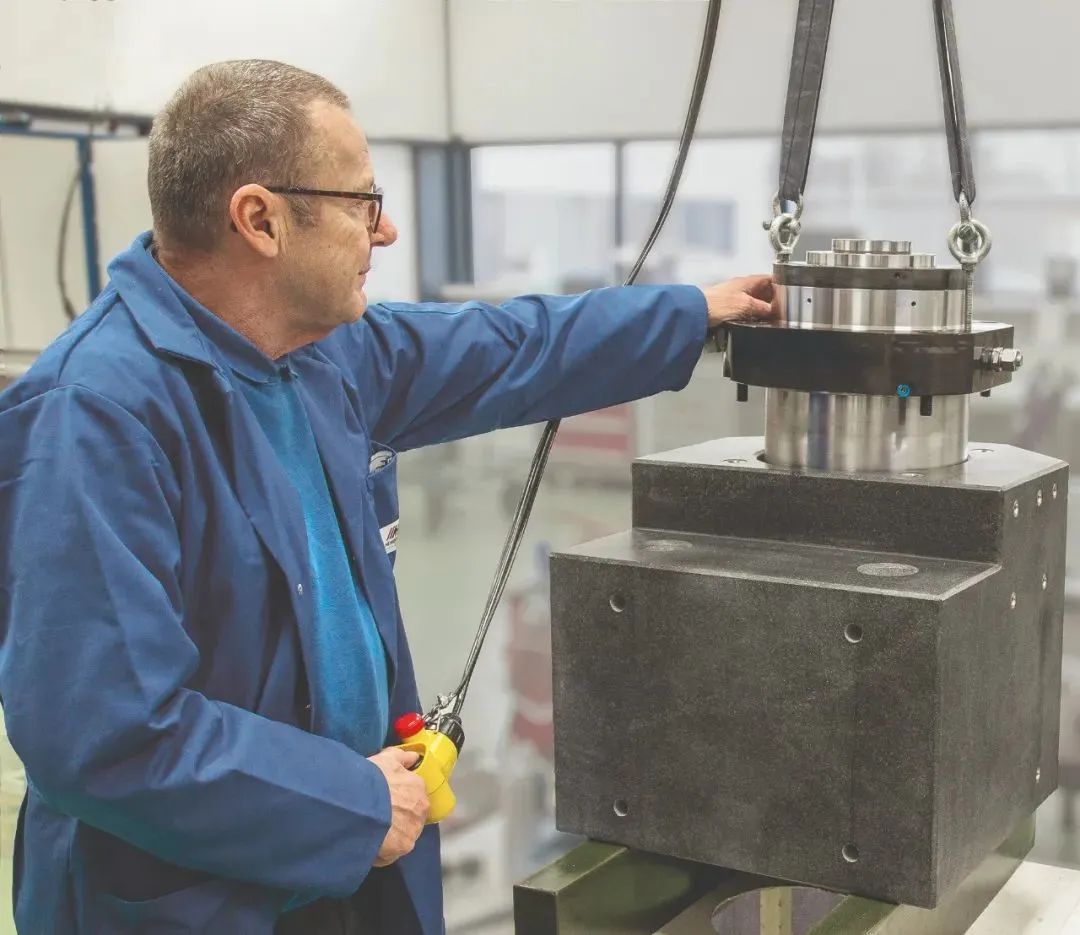

天然花岗岩主轴箱体
与传统的精密车床相比，这种以静压技术为核心，以天然花岗岩为床身的机床，无疑投资成本更高。但是由于其固有的稳定性，我们得以持续稳定地获得满足精度要求的零件，与此同时刀具寿命更长，调整时间更短。最重要的是，工件质量与磨削相当。
如何选用刀具

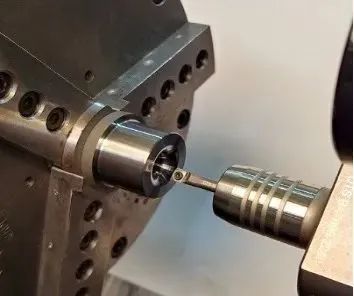

除了这些对机床的基本要求外，还必须使用合适的刀具。近年来，这一领域有了许多进展，从而改善了硬质合金的可加工性。只有最坚硬和最耐磨的刀具才能加工硬质合金，目前金刚石类刀具具备这个能力。现在有许多不同类型的金刚石刀具，我们建议使用最新开发的无粘结剂PCD刀片。它们比单晶金刚石型更耐磨，更坚韧。新型PCD刀具寿命显著延长、表面粗糙度更好，从而增强了尺寸精度控制能力。这些刀具的出现使硬车削成为一种更加可行的加工工艺。

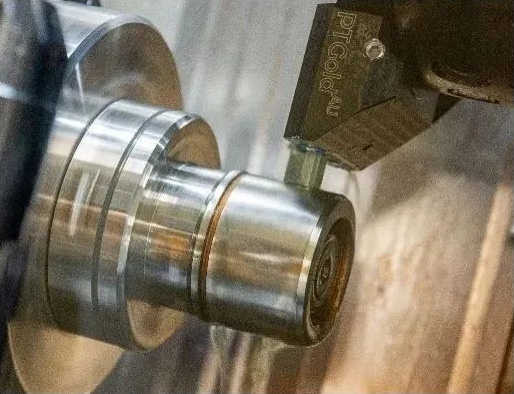

车削后油石超精，可实现工件表面粗糙度Ra0.02 μm
硬车与超精技术的结合
在全球范围内有许多Hemburg Mikroturn®机床用于硬质合金成型工具的精加工。在最近的一次应用中，Hembrug再次证明了硬车削工艺的威力，这是一个含有12%钴粘结剂的直径150 mm拉伸模具。我们的工程师能够以0.2毫米切削深度加工该模具，总循环时间为30分钟。而同一零件的如果采用磨削的方式，则需要8小时。

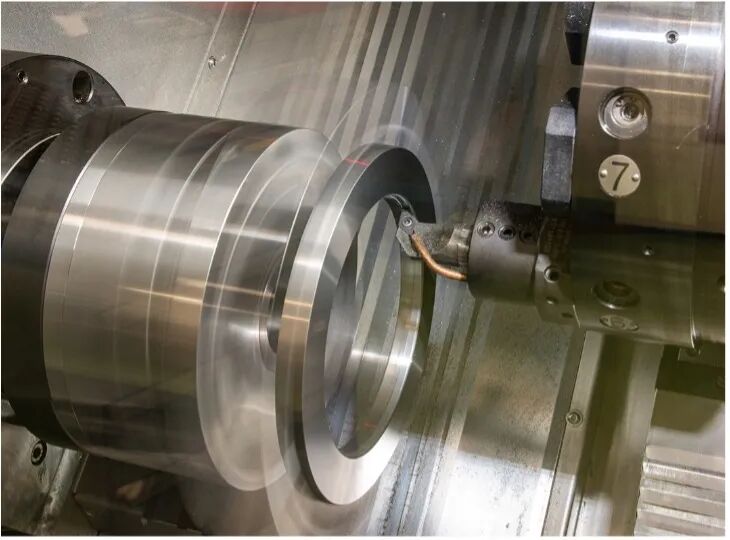

拉伸模加工精度相同的情况下，硬车30分钟内完成，而传统的磨削工艺需要8小时才能完成。
该客户正在寻找一种在不牺牲零件质量的前提下更高效的加工方法。使用CVD金刚石刀片，刀具寿命长达2.5公里，而使用PCD刀片，刀具寿命甚至可以达到4公里。表面光洁度为Ra0.2。
尽管硬车削可以采用干式加工，但使用冷却液（空气或切削液）通常是有益的。有了冷却液，排屑更顺滑，从而最大限度地减少进入工件的热量。冷却液的使用还有助于提高工艺的稳定性。
拥有一种灵活的加工方法，如以车代磨加工，能够生产出高质量的硬质合金模具，并达到磨削质量。尤其在小批量生产中，以车代磨工艺，轮廓复杂的零件更易生产，换型时间快，调整时间短，这意味着成本更低，错误更少，交付周期更短。无论生产什么样的工件，都会带来巨大的竞争优势。
