轴承制造技术周 | 干货分享: 各类轴承的精密磨削和硬车工艺方案

2023-03-17

轴承

行业被认为是公差要求非常严格苛刻的行业之一。为了保障伦敦眼和北京朝天轮的完美运行，采用了一流的轴承部件。更多的风电机组，特别是海上风机的配置轴承，尺寸大，工况复杂，疲劳寿命要求高，这部分轴承生产国产化越来越成为轴企追求的技术高度。投资近9900万美元的北京朝天轮轴长28米，轴承使用寿命要求达50年75万转，其滚子轴承全部在汉布雷格(HEMBRUG, 达诺巴特集团旗下车床品牌) Mikroturn®静压超精硬车床上加工。

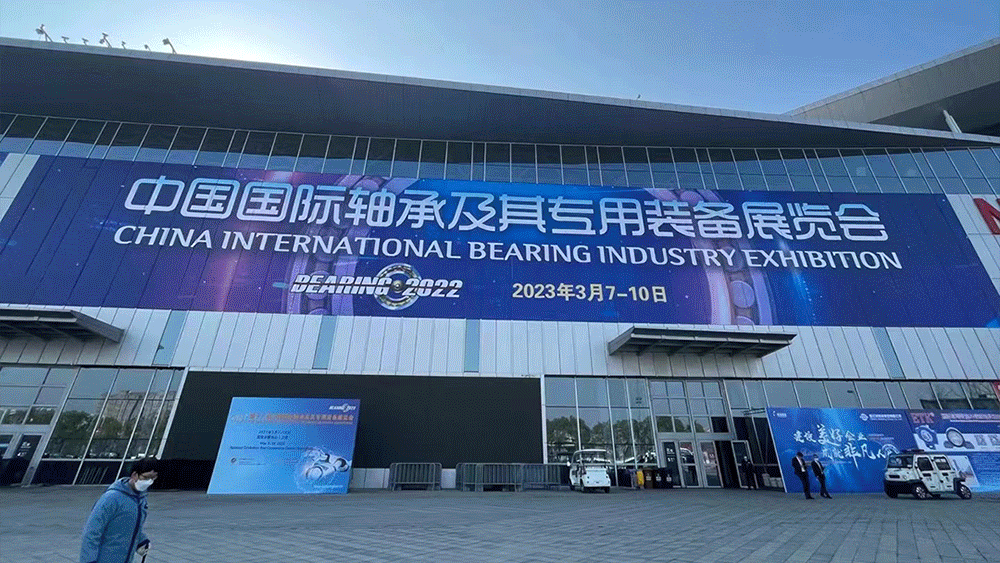

中国轴承工业协会主办的第十八届“2022中国国际轴承及其专用装备展览会”于2023年3月7日-10日在“国家会展中心（上海）”盛大召开。展会吸引了来自世界各地的近千家企业与6万多人(次)的国内外观众。达诺巴特集团做为轴承制造的重要机床设备和技术提供商，在为期一周的轴承展和峰会期间展示了轴承行业的各种定制化加工解决方案与业内用户共享，并在3月9日携砂轮合作伙伴世界五百强企业圣戈班工业集团，在达诺巴特集团上海卓越中心召开了轴承技术开放日。

干货一

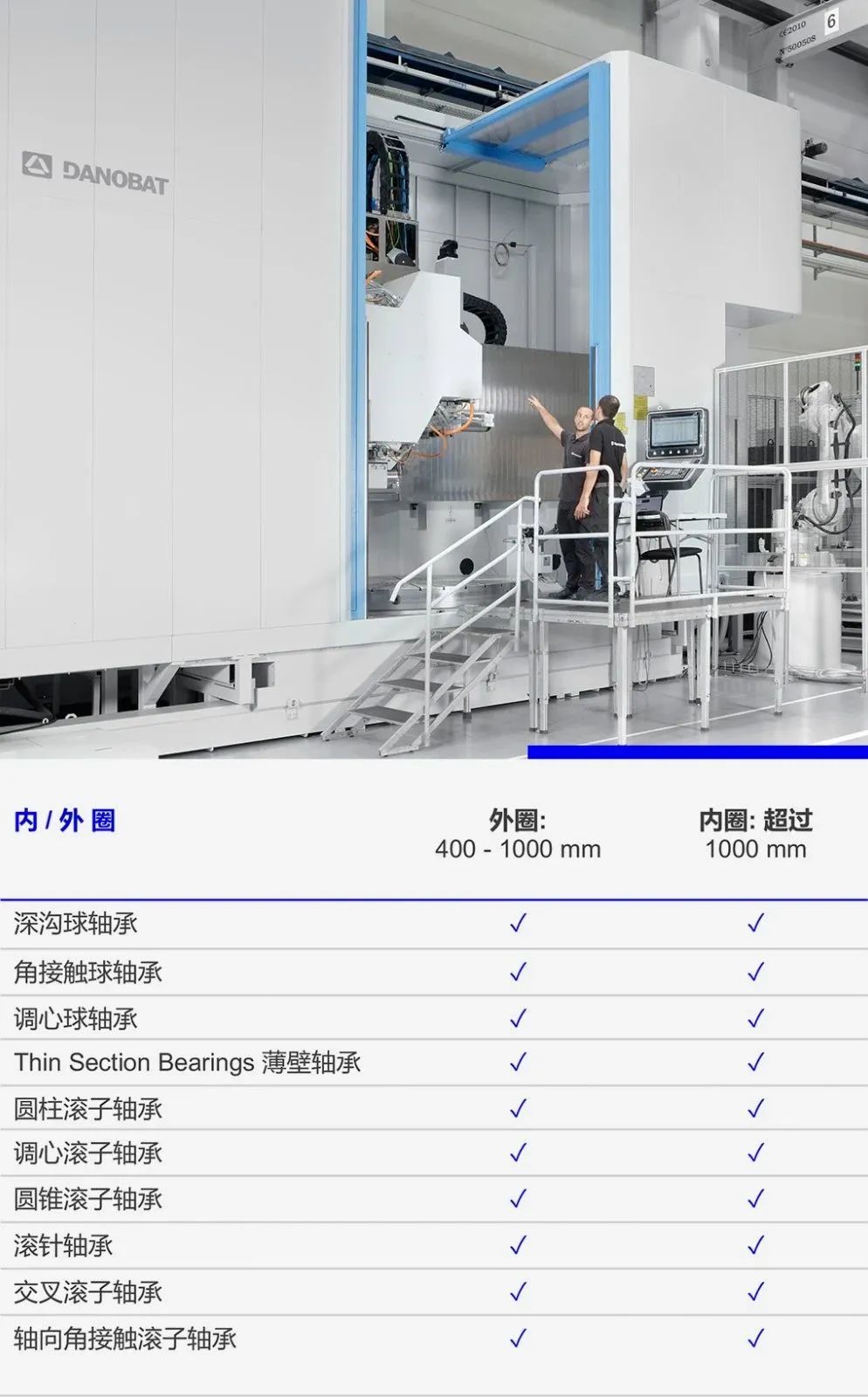

风电大型轴承立式磨削解决方案 (达诺巴特VG/DVG立式磨床)

■

可配置双砂轮头架，以同时执行不同的加工操作，从而最大限度的提高生产率

■

DVG机床C轴工作台直径最大6000 mm，工件高度600 mm

■

用于调心滚子轴承SRB外圈加工的Y轴, 磨削表面呈交叉网纹

■

集成测量装置

■

通过自动换刀、自动上料和自定心缩短设置时间

干货二

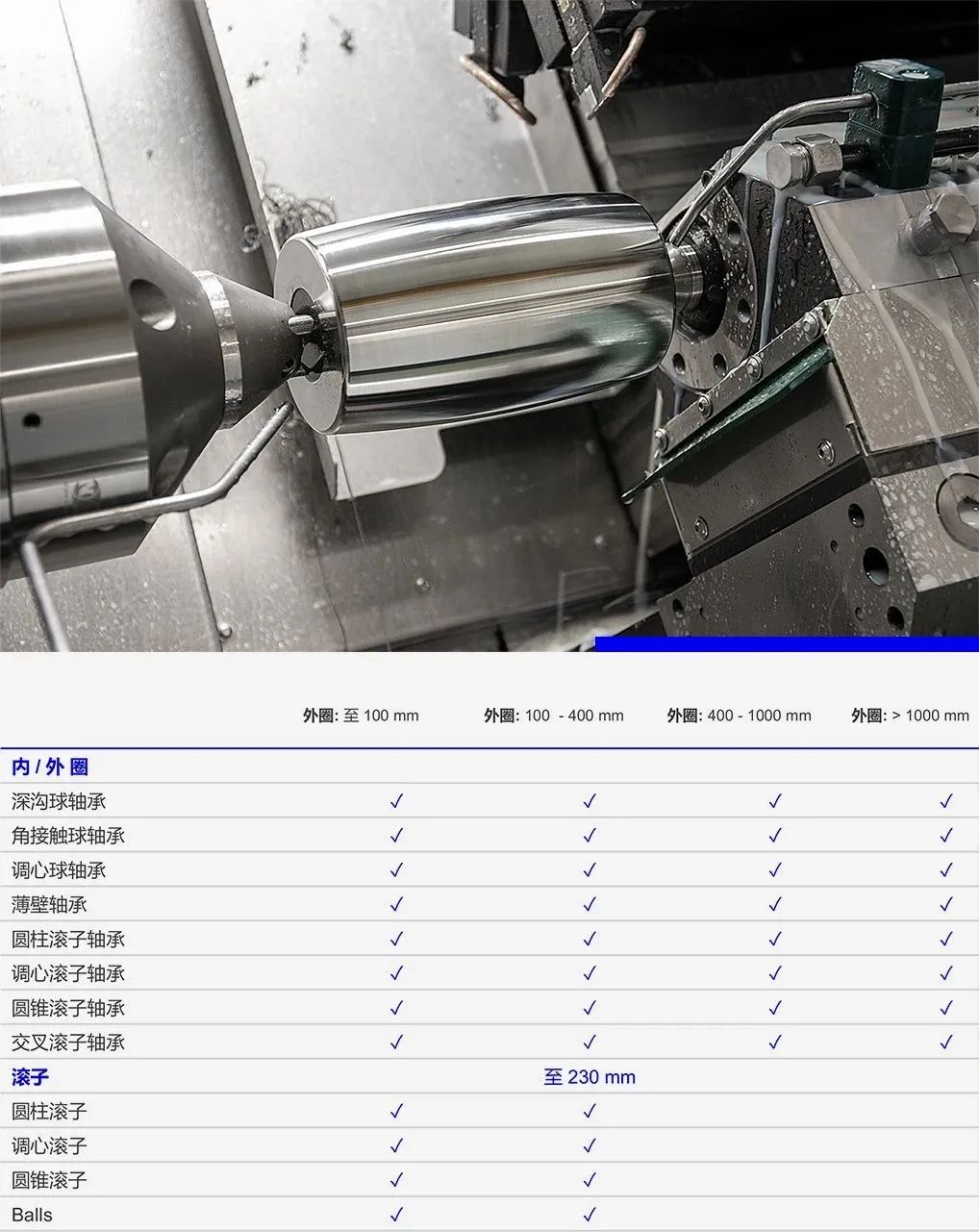

轴承滚子精密硬车解决方案（汉布雷格硬车车床）

■

无磨损静压导轨：高精度静压导轨，定位精度1 µm、重复精度0.2 µ

■

无摩擦静压主轴: 高精度静压主轴，主轴跳动≤ 0.1 µm

■

为轴承套圈开发的自定心装置

■

此装置连接到刀塔上，包括一个推杆旁边的探针

■

一旦程序激活，此装置可做到<20 µm 的定心精度

■

定心过程包括基于探头测量的校正循环（每 120 度检查工件的 3 个点）

干货三

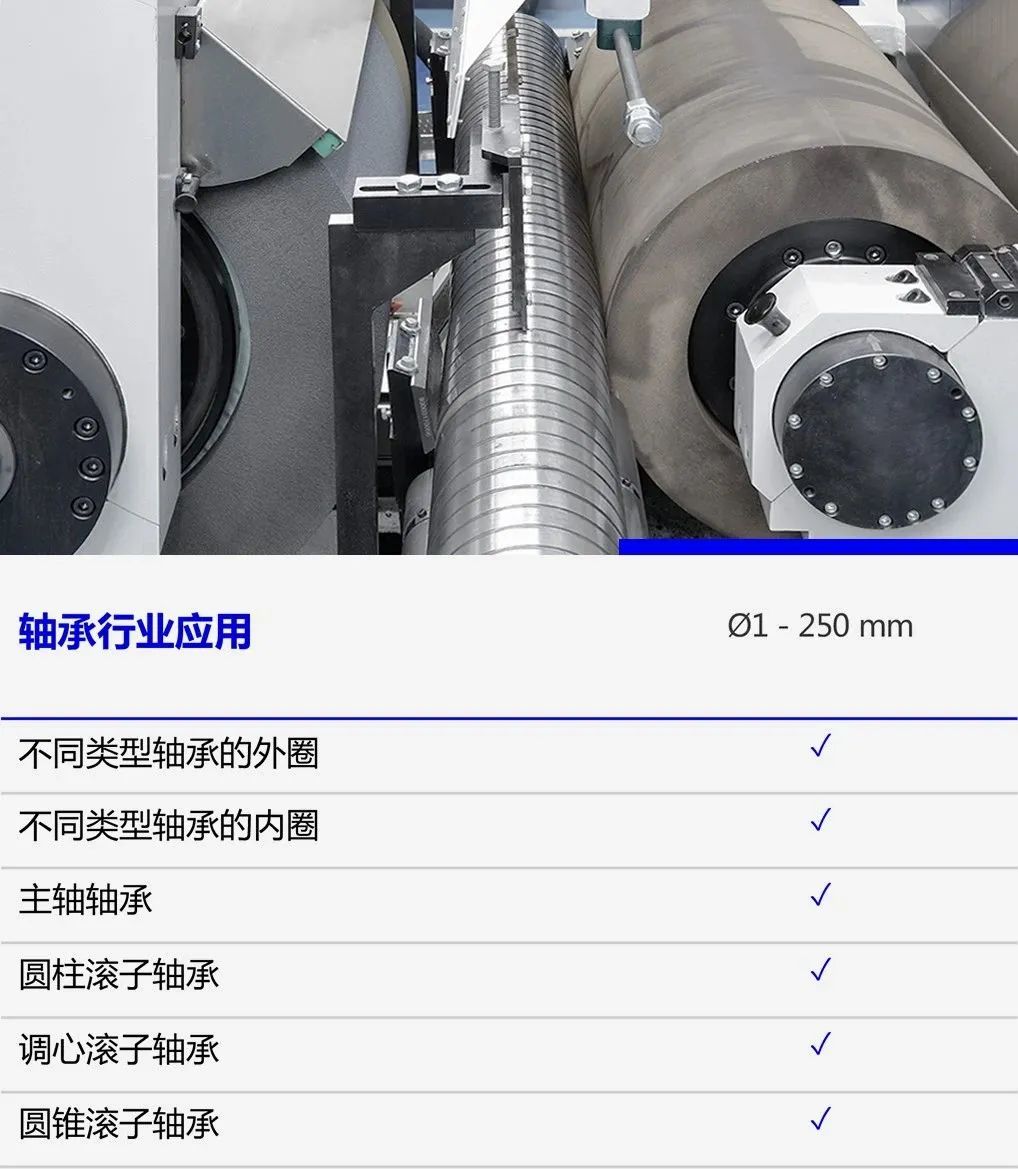

大批量轴承套圈生产无心磨削解决方案 (达诺巴特ESTARTA无心磨床)

■

最佳的修整方案：优化修整, 直线电机, 砂轮和导轮同步修整

■

最佳生产效率：砂轮宽度可达650 mm

■

最佳加工稳定性：天然花岗岩床身具有最佳的减振性、刚性和热稳定性，超大滚珠丝杠保证最佳精度

■

优化的机器设计：固定托板（工件位置），便于集成上下料

■

接近100% 的机床可利用率：近乎免维护

干货四

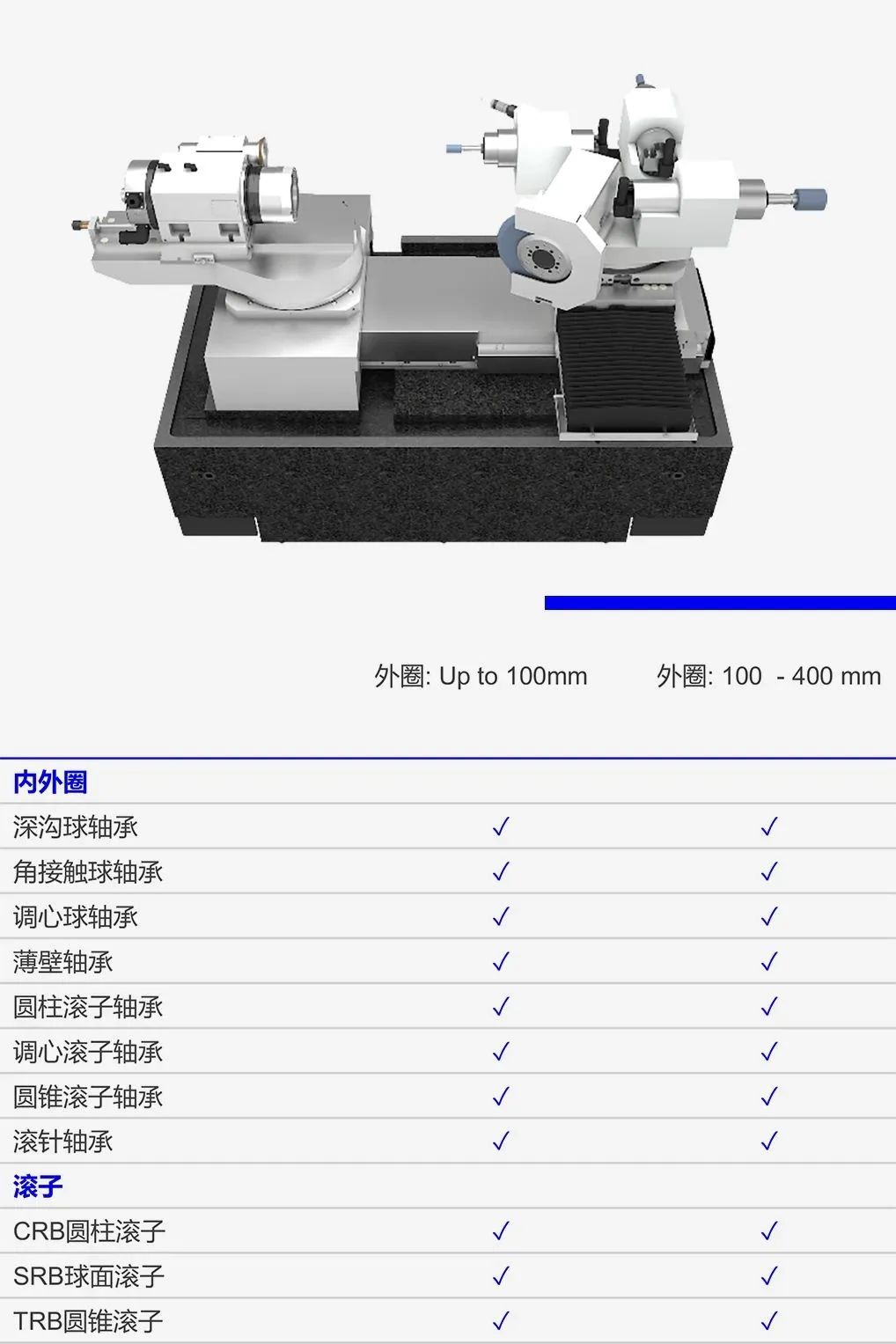

高精度轴承内圈磨削（OVERBECK内外圆磨床）

■

天然大理石床身，是实现高精度加工的最佳材料

■

直线电机提供高动态响应的动力传输。实现了快速和精确的运动，保证了最大的生产力和质量

■

工作头架原厂装配，高质量的部件实现长寿命

■

高质量的磨削主轴，配有高精度的轴承，空气/油或终身润滑的方式

■

直驱式主轴转塔，旋转范围300°，最多可配置4个主轴和一个测量探头

■

根据工件的重量选择不同的头架

■

B0轴的设计有助于实现更高精密轮廓和表面质量的产品加工，与X轴和Z轴实现3轴插补

干货五

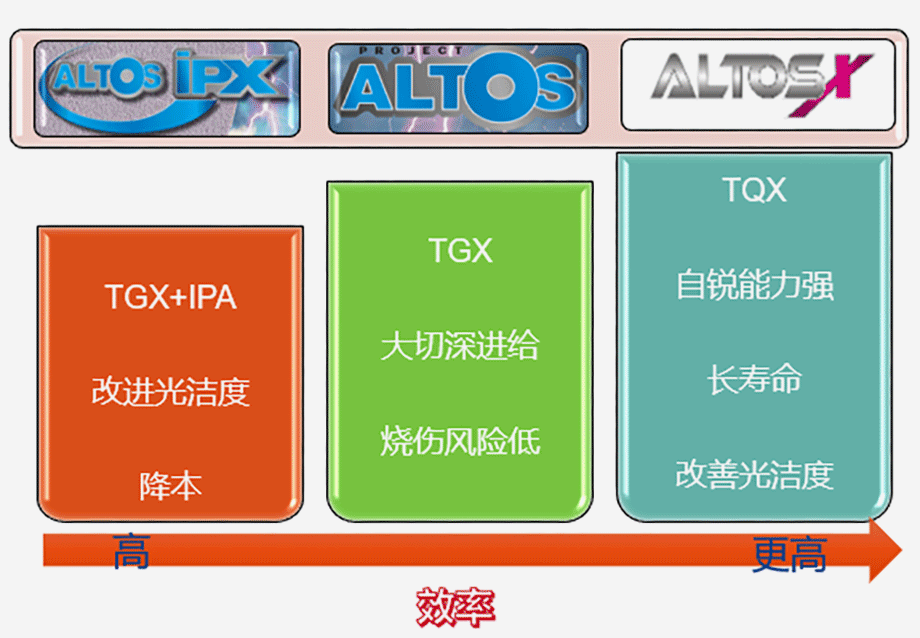

特大型风机轴承高效磨料（圣戈班新型磨料）

■

采用最新NQN磨料提高加工效率

■

通过易切削的NQN与最新粘接技术VQN的独特组合，提供精确的轮廓保持性即使在高MRR下，客户工件的表面质量和直线度也可以满足最苛刻的公差要求

■

功率降低，尤其立磨是一种高表面接触应用，必须降低主轴功率以避免烧伤风险

■

更高MRR的能力，就可以提高进给速度，可以显着减少磨削时间

■

缩短的循环时间和更低的修整l量，在不牺牲工件质量的情况下显著延长了砂轮寿命

轴承应用技术详细资料下载
