DoGrind+新玩法!用软件简化磨削

2023-08-11 share

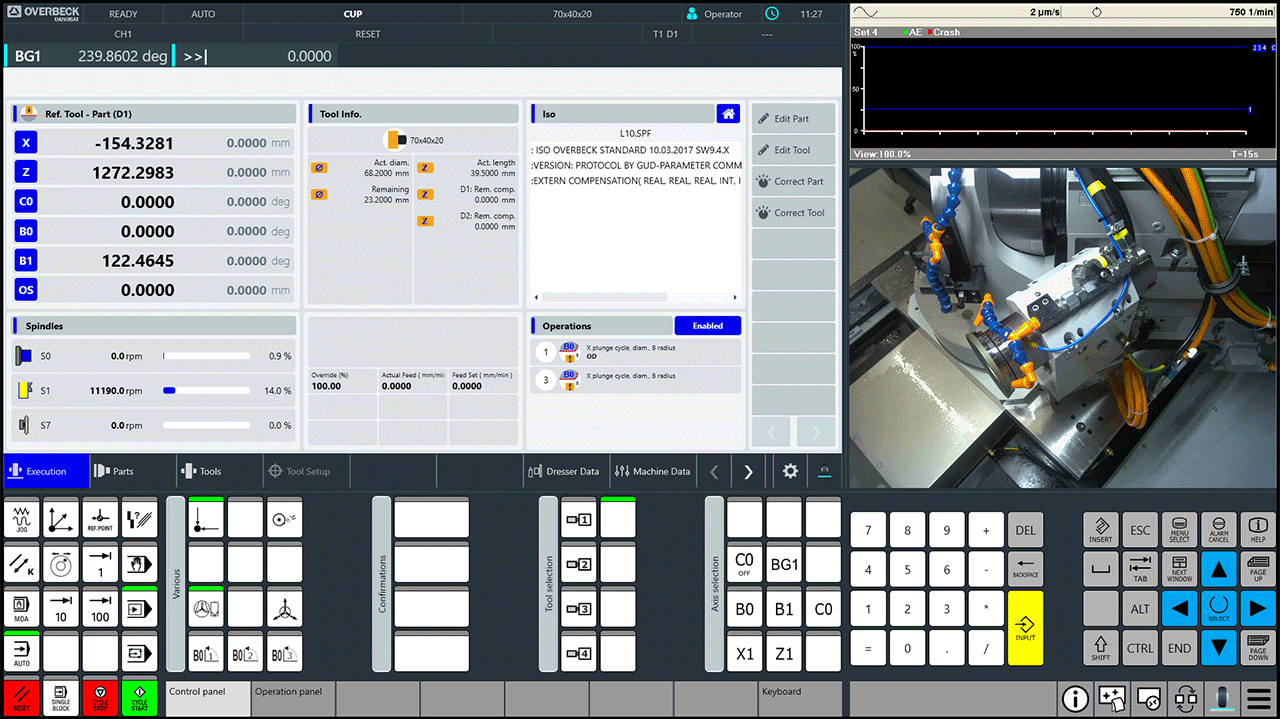

HMI(人机界面)旨在将操作员从专业的数控编程知识中解放出来。

---- Eñaut Arrizabalag

达诺巴特高级调试工程师


他的言论可能代表了所有的顶级机床制造商。对于磨削挑战,先进的软件还能够简化,有时甚至实现完全的自动化。来让我们该探索这些令人兴奋的解决方案吧!










  简化非圆加工

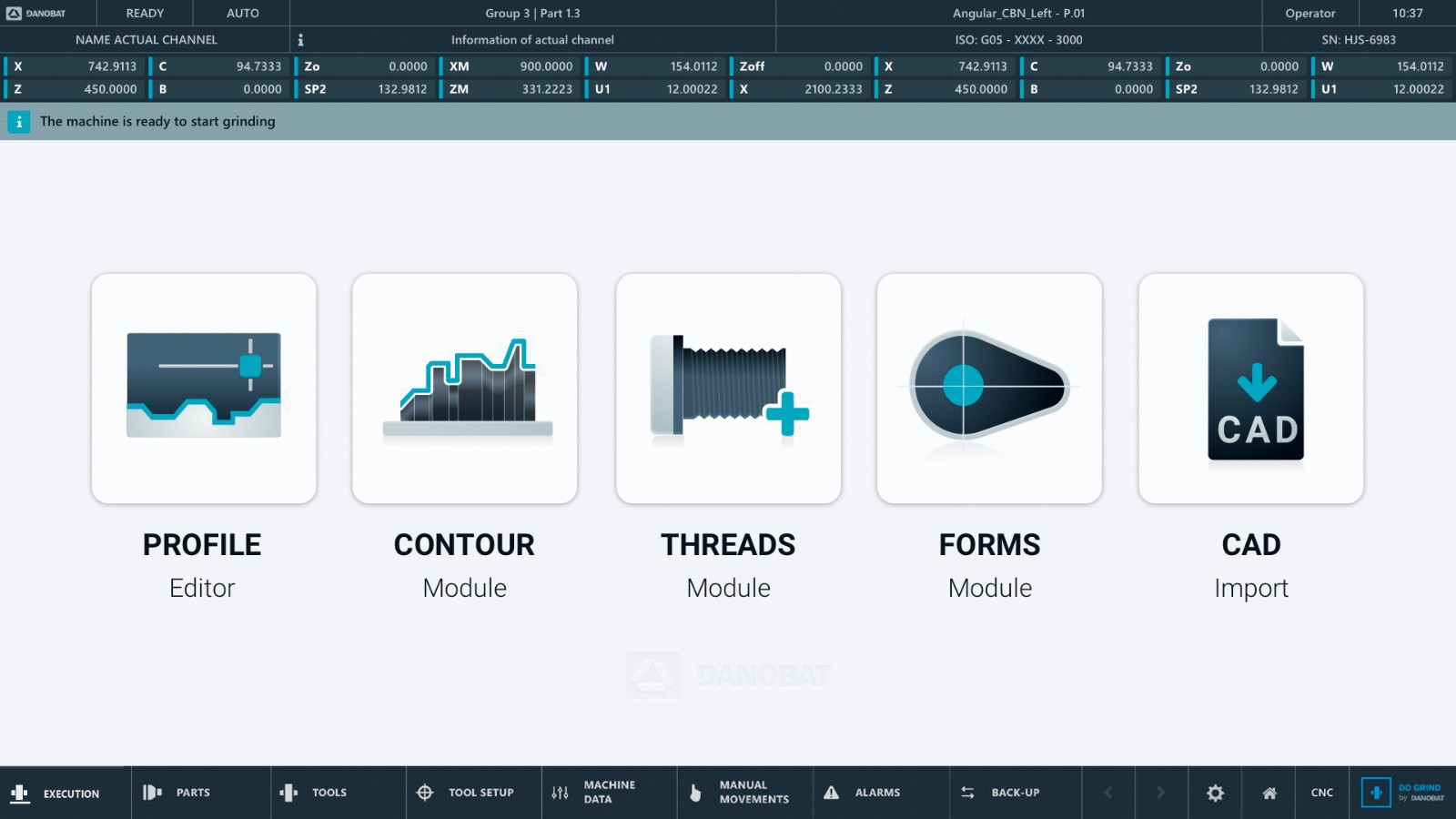

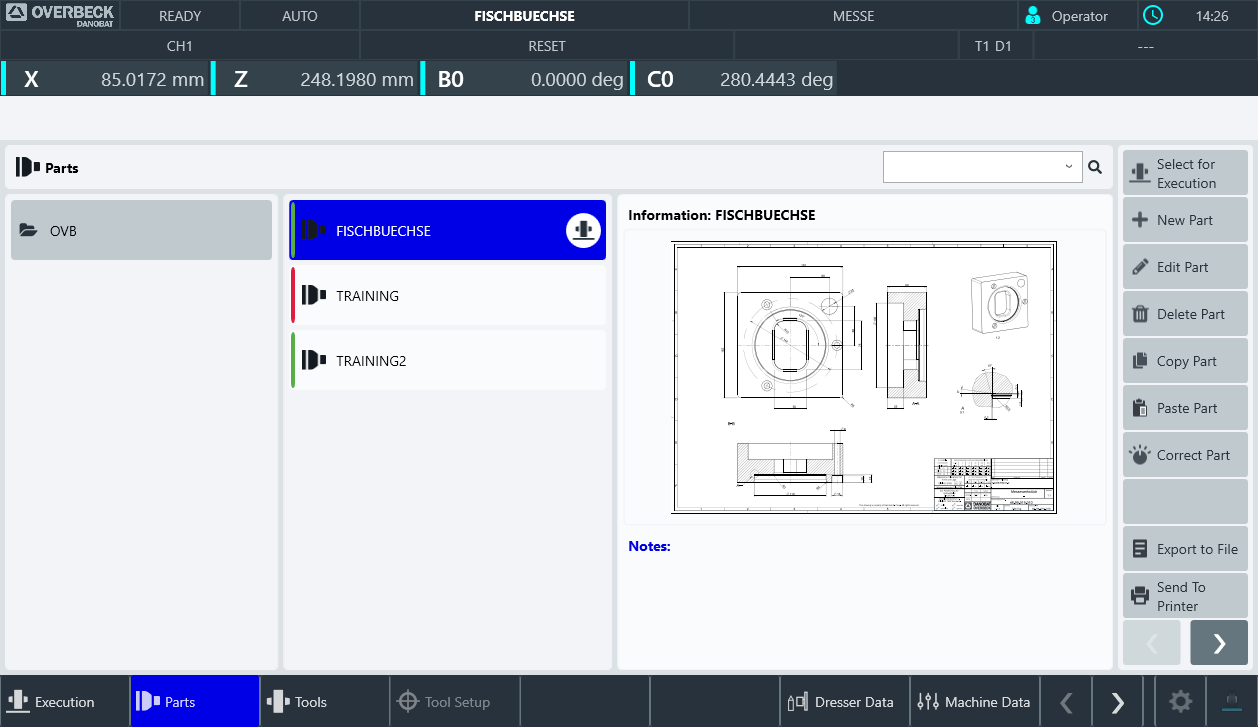

达诺巴特提供多种磨床和硬车车床,均可使用DoGrind+ HMI(人机界面)。Arrizabalaga解释到,“除了人机界面,客户可以使用离线版本创建工件程序,并轻松导出到机床。”值得注意的是,可利用模块简化偏心外径/内径磨削。这个“表单模块”包括预定义的形状,如P3G和CAPTO,用户可导入由CSV文件定义的配置文件。Arrizabalaga补充到,CSV格式可以是极坐标模式或笛卡尔模式。笛卡尔模式用X和Y定义各点,而在极坐标模式中,每个点定义一个角度和一个半径。

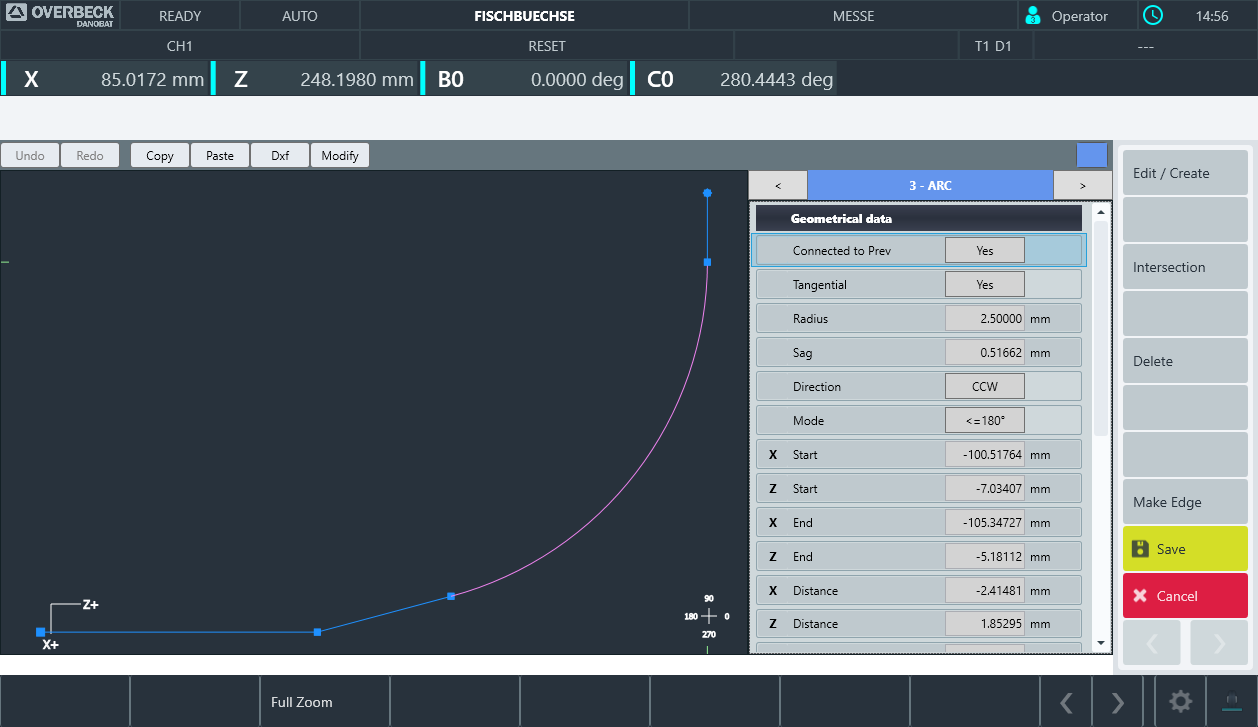

用于模具行业的应用程序需要通过公式、多项式或其他策略开发的复杂廓面生成,机床软件必须能够让用户轻松使用。为此,可编辑的图形环境为生成和编辑这些配置文件提供了许多便利,并提供了视觉保证,以确保机床按照所需轨迹运行。达诺巴特软件还包括“减少最终形状误差的几何和磨削工艺参数。”例如,“一旦创建第一个工件,就可以对每个磨削区域进行不同的加速,以改善偏心工件的最终形状和磨削工艺。”


针对大型航空发动机制造商来说,优势是“您不需要数控程序员”来创建难以定义的表格。Arrizabalaga讲到,“这些发动机的部分部件有非圆、偏心区域”,其中最复杂的是压缩机定子上的扇形表面。Arrizabalaga总结到:DoGrind+让这一切变得简单。







  软件在应用程序中发挥基础作用





在液压应用中,经常会面临异常严格的尺寸和几何公差的挑战。不同工件的匹配成为最终解决方案正常运行的基本要求,而这正是应用“匹配磨削”策略的附加值所在。达诺巴特软件具有工件可追溯功能,并识别到磨削A型工件获得的尺寸有助于后续磨削B型工件时寻求完美匹配的最佳尺寸。从这个意义上说,会极大地促进工序操作,保持了对工件相关性的完全控制,并在必要时将生产和质量的可追溯性传输到企业的生产控制系统。







  机床合二为一

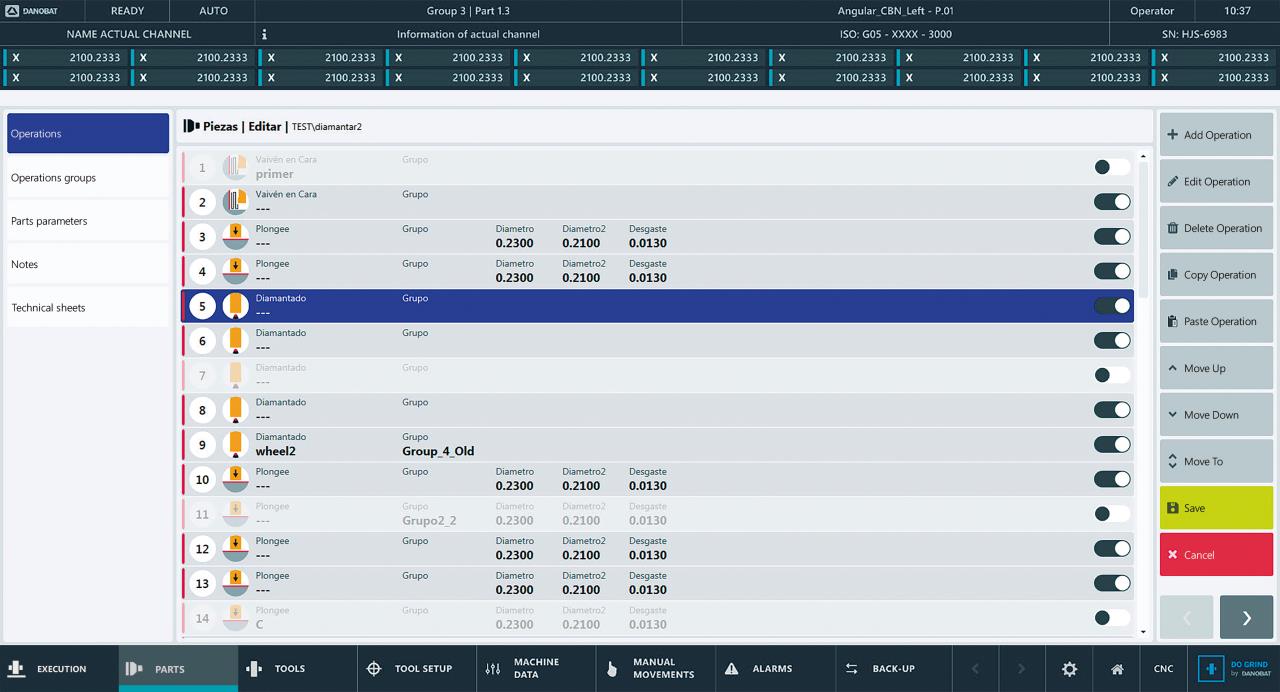

截至目前,达诺巴特复合解决方案包括外径和内径磨削、磨削和车削,甚至磨削和冲砂。在这些案例中,不同的操作不会同时发生,但这是达诺巴特为满足客户需求而推出的另一项功能。Arrizabalaga说到,机床砂轮头架安装在独立的导轨上,CNC(数控)支持同时在两个通道上磨削,DoGrind+(磨削+)为操作员提供了一种直观的序列编程方式。


这种做法在车床中很常见,通常使用副主轴加工刚刚夹紧在主轴上的工件末端(此时主轴在下一个工件上移动)。磨削时同样可以这么做,更常见的是使用一个主轴磨削工件内径,另一个主轴磨削外径。另一个典型的案例是,能够同时使用两个主轴加工同一个工件,在磨削大轴承时,有足够的空间让两个主轴靠近。这种同时磨削能够节省很多时间。





Arrizabalaga说到,该软件能够很容易地编程哪些操作可以同时进行,哪些不能同时进行,同时考虑到干扰问题、修整周期等。此外,HMI(人机界面)可以将第三方系统(如砂轮平衡器或声音传感器)输入的内容纳入主屏幕,因此操作员在一个窗口就能得到所有需要的信息。





软件可能还没有完全覆盖这个世界,但它确实使磨削变得更加容易。
